Volumes et cartes par drone

On a scanné une montagne.

Le mont Chaudron au complet, en 3D, relevé au DJI Matrice 4E RTK. Après une montagne, vos piles de granulats ou de minerai, c'est de la petite bière.

Défilez
Glissez pour tourner le modèle
Au sol : la falaise sud-ouest du mont Chaudron, vrai modèle 3D du relevé

Plan de vol · 2 vols

34 ha · lignes nord-sud verticales, puis est-ouest caméra inclinée · DJI Matrice 4E RTK FIX

Traitement photogrammétrique

Chaque photo à sa vraie position, ~3 cm près grâce au RTK, et dans son vrai cap

Nuage de points

31 millions de points 3D, chacun avec sa couleur réelle

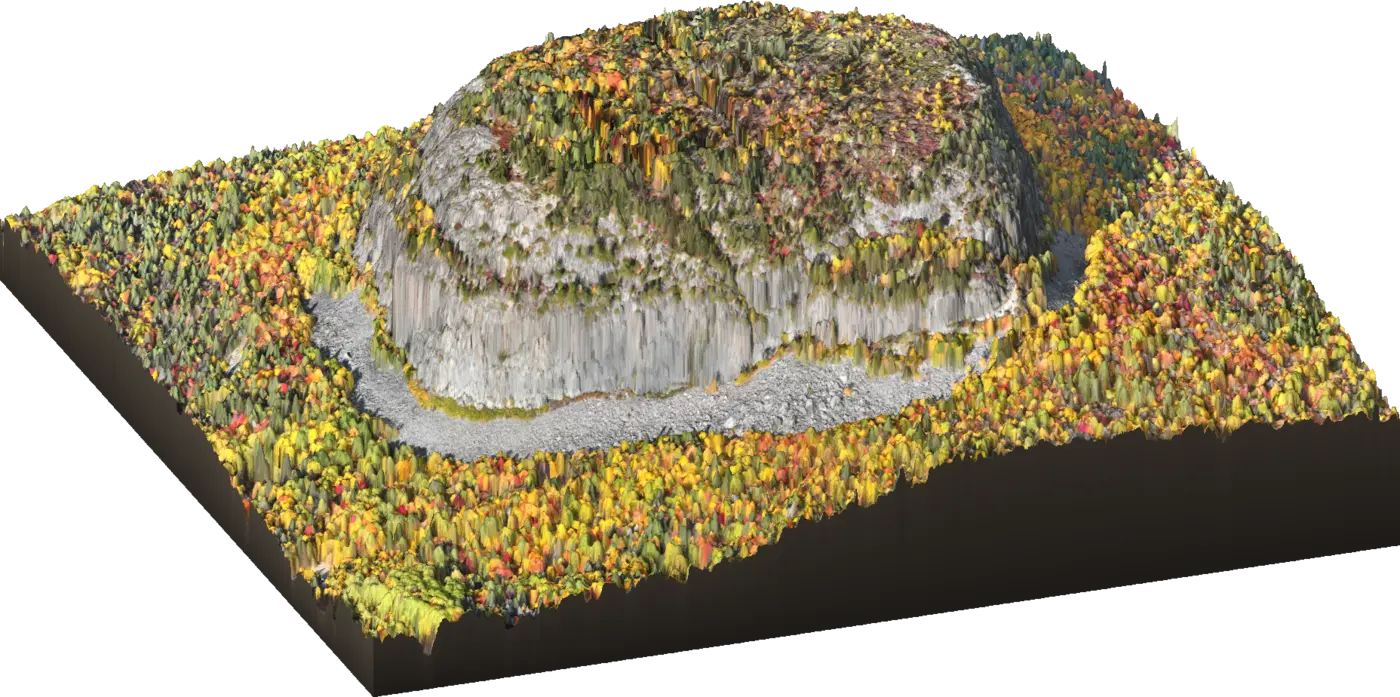

Modèle 3D texturé

Le mont au complet, 34 ha en 3D · glissez pour le tourner

Les livrables

Modèle 3D · carte photo géante (on mesure à l'écran) · modèle d'élévation

Calcul du volume dans QGIS

Contour du roc + base de référence, environ 150 m sous le sommet · méthode documentée

Zone · 34 ha
Modèle 3D texturé
Orthomosaïque
Modèle d'élévation
0m³
12,5 millions de m³ de roc
≈ 32 millions de tonnes à 2,6 t/m³ (indicatif) · vos piles, c'est la même méthode

Volume calculé par photogrammétrie au-dessus du sol reconstruit, à l'intérieur du contour (base ≈ 150 m sous le sommet). Donnée photogrammétrique, sans point de contrôle au sol, pas un relevé d'arpentage.

Pour vos sites

Vos piles,
c'est la même méthode.

Une montagne, c'est pour le coup d'œil. Vos piles de granulats, de minerai ou de morts-terrains, c'est le même relevé et le même modèle 3D, avec un niveau de base convenu avec vous.

  • Volumétrie de stocks. Volume en m³ par pile, tonnage estimé avec votre densité, rapport daté. Fini l'estimation à l'œil.
  • Suivi mensuel. Le même site, relevé chaque mois de la même façon. Vos chiffres se comparent d'un mois à l'autre.
  • Déblai, remblai, avancement. La différence entre deux dates, en m³, sur l'ensemble du site.
  • Documentation visuelle. Infrastructures, digues, fronts de taille, en photos haute résolution datées, pour appuyer le travail de vos ingénieurs.

Ce qu'on livre

Un relevé,
trois livrables.

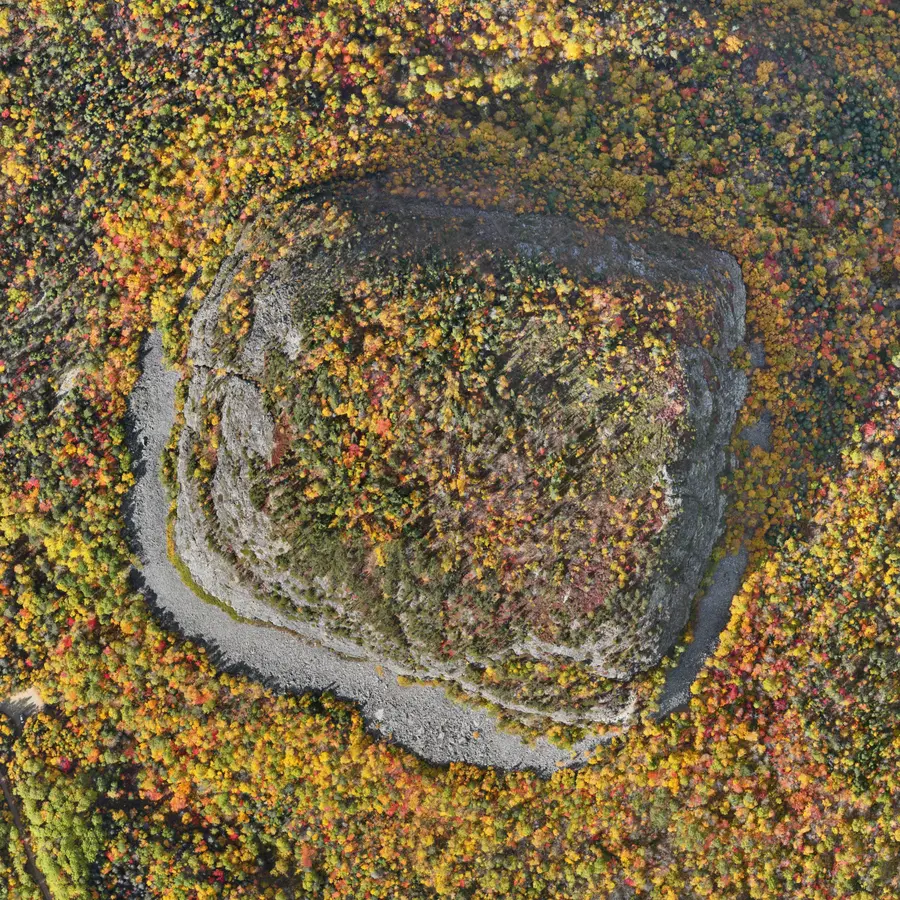

Carte photo du mont Chaudron vue de dessus
Carte photo

Photo géante

Une seule image de 34 hectares où chaque pixel couvre quelques centimètres au sol. On y mesure une distance ou une surface directement à l'écran.

Explorer la carte →

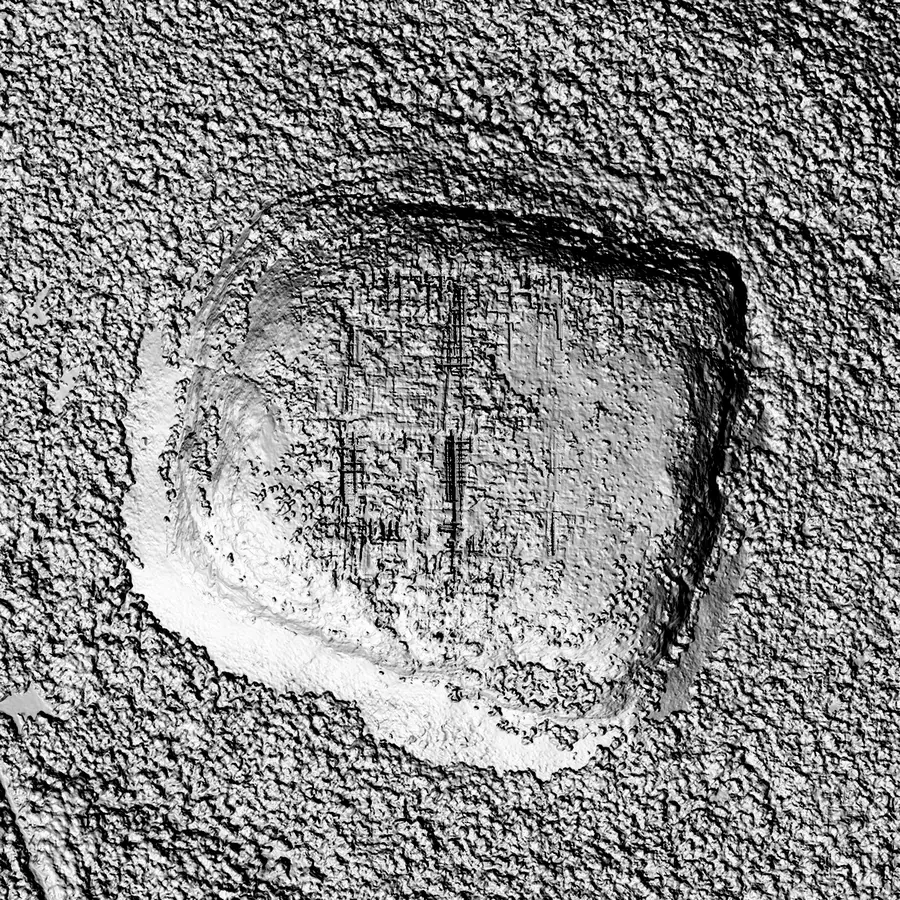

Relief ombré du mont Chaudron
Relief

Le terrain en 3D

L'élévation de la surface, végétation comprise. Pentes, crêtes, courbes de niveau, nuage de points.

Voir en 3D →

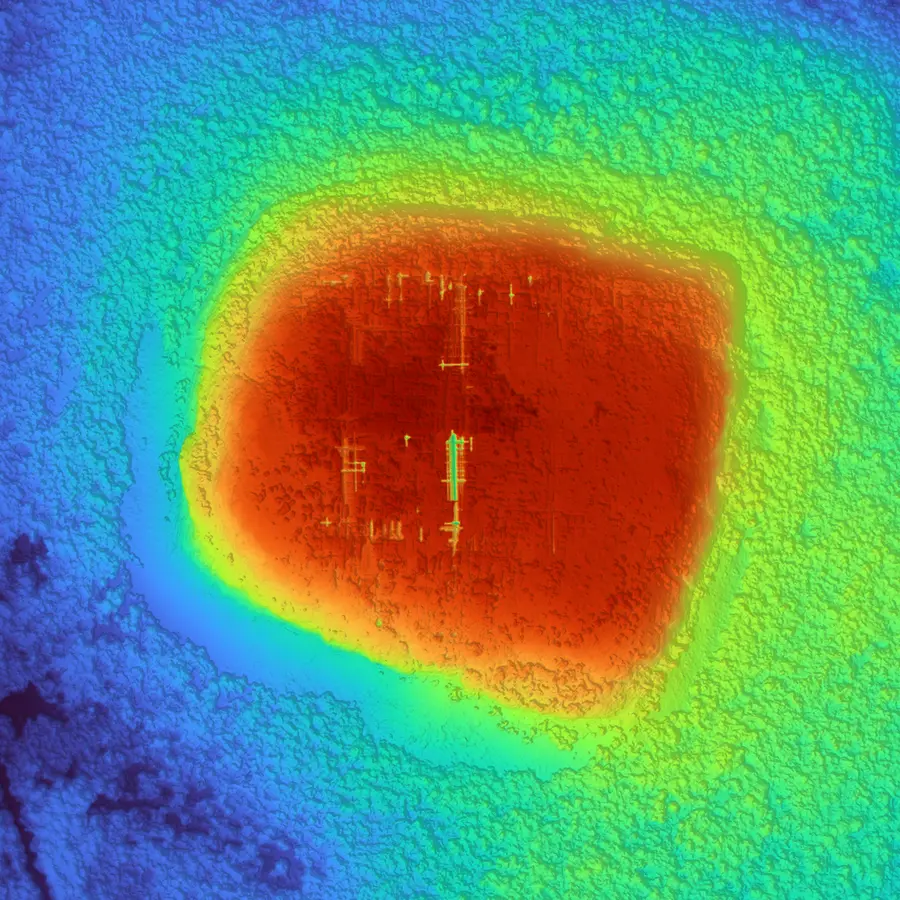

Carte d'élévation du mont Chaudron
Volumétrie

Le chiffre

12,5 millions de m³ de roc au-dessus du terrain environnant. Le chiffre change avec le niveau de base, alors on l'écrit toujours à côté. À titre indicatif, environ 32 millions de tonnes si on suppose 2,6 t/m³.

Qui est derrière

Solution FPV inc.,
Rouyn-Noranda.

David Marleau, pilote certifié Transport Canada, opérations avancées. Assurance responsabilité civile. Drone DJI Matrice 4E avec positionnement RTK.

On livre de la donnée, pas un acte d'arpentage. Si vous avez besoin d'un document signé, on peut travailler avec votre arpenteur.

Une pile, une carrière, un chantier à mesurer ?

Réponse généralement en 24 à 48 h, jours ouvrables. Soumission gratuite, sans engagement.
